Également connu sous le nom de courbures en Z ou Joggles, l'ensemble de poinçons et matrices Offset est capable de réaliser deux courbures en même temps. C'est la solution pour les applications nécessitant d'assembler des matériaux ou lorsque vous devez réaliser un deuxième pli qui n'interférera pas avec le premier pli.
Avantages ▶ Pliage facile et rapide des boîtes ▶ Dépose facile du profilé fini ▶ Compatible avec les poinçons/outils supérieurs ▶ Fabrication individuelle possible
Avantages Production en deux ou trois courses Réduction des marques grâce au dispositif de maintien à ressort Les composants actifs sont durcis Haute répétabilité grâce à la butée arrière intégrée Test fonctionnel et réglage via des coudes d'essai - avec vos feuilles d'échantillons Convient pour Épaisseur de matériau jusqu'à 4,0 mm minimum Ø intérieur : 2,5 mm x épaisseur du matériau pour l'acier et l'aluminium 3,0 mm x épaisseur du matériau pour l'acier inoxydable
Tonnage 150 kN/m maximum. Matériau 42Cr : 900-1150 N/mm2 Avantages - Possibilité de plier des profils fermés - Possibilité de produire des profils à grand canal - Retrait facile - Production individuelle
La presse plieuse rolla-v meurt sans rayures, il est préférable de mettre le film sur la surface de la pièce lorsque vous la pliez. et nous vous recommanderons la taille de matrice roll-v appropriée en fonction de la plaque que vous pliez.
Matrices ajustables de style cale Les matrices inférieures ajustables pourraient être considérées comme l'un des ajouts les plus polyvalents à une presse plieuse. Avec ce type d'outil, des ouvertures peuvent être agencées de 6,35 mm à 381 mm. Des entretoises sont fournies pour produire l'ouverture requise. Les entretoises fendues permettent un retrait facile pour changer l'ouverture de la matrice. Lorsqu'elles ne sont pas utilisées, des entretoises sont positionnées sur les côtés du bloc matrice. Ces matrices peuvent être fournies en longueurs pleines ou sectionnées pour une manipulation plus facile.
La taille de la lame droite : 835 x 146 x 26 mm, 90 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
La taille de la lame droite : 835 x 175 x 40 mm, 60 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
La taille de la lame droite : 835 x 146 x 26 mm, 90 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
La taille de la lame droite : 835 x 145 x 32 mm, 60 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
Le système de verrouillage rapide de l'outil de presse plieuse Willa peut faciliter la tâche des clients. Pour ce système de verrouillage rapide, le poids utile est inférieur à 12 kg, généralement pour les outils segmentés et certaines longueurs standard.
Si le poids dépasse 12 kg, une goupille de sécurité est généralement fournie, généralement appliquée à l'ensemble de l'outil.
origine du produit:
Maanshanmarque:
Golinport d\'expédition:
Shanghai portCouleur:
Silverdélai de mise en œuvre:
15-20 days after receiving the depositPaiement:
T/T, Western union

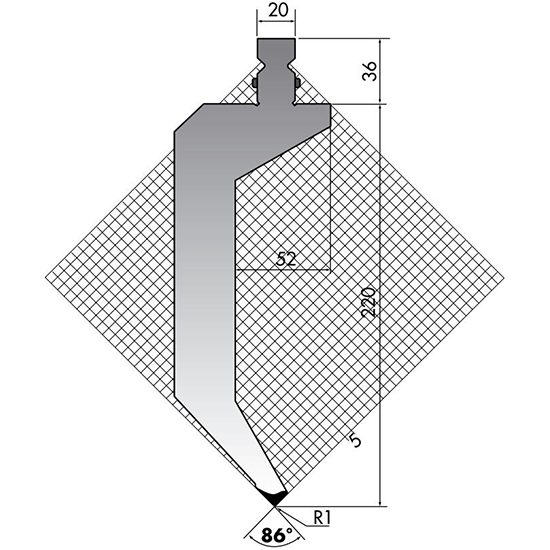

Taille : 835 * 220 * 75 mm
Matériau : 42CrMo
Dureté : HRC47+/-3 Trempe
: Traitement thermique complet du corps
Emballage : Multi contreplaqué
Golin est dans le domaine du traitement de la tôle et est engagé dans la production et la vente d'outils de pliage et de tables de bombage. Golin peut fournir des poinçons et des matrices pour tout type de presse plieuse. Ces outils sont fabriqués en aciers de haute qualité trempés et rectifiés C45 et 42CrMo. Notre gamme de produits comprend des types d'outils tels que : Amada / Promecam, Trumpf / Wila, Bystronic/Beyeler, type LVD, type américain. Golin dispose d'un département R&D interne spécialisé dans la conception de solutions technologiquement avancées, avec le soutien de notre département technique, nous sommes en mesure de concevoir et de fournir des poinçons et des matrices spéciaux et de rechercher la bonne solution pour votre projet de pliage. Les outils que notre entreprise fournit pour les presses plieuses sont efficaces et durables, grâce à la capacité d'utiliser une technologie de pointe et à la garantie d'employés hautement qualifiés.
TAILLE:
La longueur standard de l'outillage de presse plieuse de style Golin Wila est :
Trois types de 500 mm, 835 mm et L1100 mm. Selon la longueur de la table de travail de la presse plieuse, elle est utilisée en combinaison.
La taille de segmentation standard est :
Matrice supérieure : 100 (gauche) 25, 25, 30, 35, 40, 45, 50, 100, 200, 350, 100 (droite) = 1100 mm (ensemble)
■ En plus de la longueur standard ci-dessus, si vous avez besoin de personnaliser une longueur spéciale, veuillez expliquer.
FAQ
1. Q : Êtes-vous une usine ou une société commerciale ? Quelle est votre expérience d'extrusion en usine ?
A : Nous sommes une usine. 15 ans d'expérience dans la fabrication. Premier fournisseur dans la ville de Maanshan.
2. Q : Pouvez-vous mettre le logo de ma marque sur ces produits ?
R : Oui, nous le pouvons.
3. Q : Quelle est la quantité minimum de commande (MOQ) pour votre service OEM ?
A: MOQ est 1 pièces.
4. Q : Quand pouvez-vous expédier les produits après avoir effectué le paiement ?
A: Le temps de production est normalement de 15 à 25 jours.
Le système de verrouillage rapide de l'outil de presse plieuse Willa peut faciliter la tâche des clients. Pour ce système de verrouillage rapide, le poids utile est inférieur à 12 kg, généralement pour les outils segmentés et certaines longueurs standard. Si le poids dépasse 12 kg, une goupille de sécurité est généralement fournie, généralement appliquée à l'ensemble de l'outil.
La taille des lames de cisaillement en métal est 1100 * 80 * 20mm, les lames sont en Cr12Mov et 6CrW2Si, dureté: HRC52-60,
La taille de la lame droite : 835 x 97 x 26 mm, 90 degrés. le matériau est 42CrMo4, la dureté est HRC47 +/-3, le poids est de 10,5 kg
la structure de la table de couronne de compensation de la réflexion de la presse plieuse peut garantir la précision de pliage pour l'angle et la rigidité lorsque vous pliez la pièce
La presse plieuse hydraulique moule des matrices standard 2v, V8-V12 pour plier une plaque de 1 à 1,5 mm , la taille de la matrice: 835 * 55 * 26 mm, 90 degrés. Le poids est de 9 kg. le matériau est 42CrMo4, la dureté est HRC47+/-3. pour l'angle, nous pouvons le faire selon votre demande de pliage.
V80 pour plier une plaque de 10 mm, taille de la matrice : 835*95*80 mm, 85 degrés. Le poids est de 33,5 kg. le matériau est 42CrMo4, la dureté est HRC47+/-3. pour l'angle et l'ouverture en V, nous pouvons le faire selon votre demande de pliage.
La taille du poinçon est de 835*134*26mm, 30 degrés, lame tranchante standard. Le poids est de 13,3 kg/pièces et nous pouvons faire 35 degrés, 45 degrés ou un autre degré selon votre demande.
Plaque de tôle pliée V63 de 8 mm, taille de matrice en V unique : 835*80*75 mm, V63,85 degrés. Le poids est de 29,2 kg. le matériau est 42CrMo4, la dureté est HRC52-58. et il sera utilisé avec le porte-matrice ensemble.
Matrices ajustables de style cale Les matrices inférieures ajustables pourraient être considérées comme l'un des ajouts les plus polyvalents à une presse plieuse. Avec ce type d'outil, des ouvertures peuvent être agencées de 6,35 mm à 381 mm. Des entretoises sont fournies pour produire l'ouverture requise. Les entretoises fendues permettent un retrait facile pour changer l'ouverture de la matrice. Lorsqu'elles ne sont pas utilisées, des entretoises sont positionnées sur les côtés du bloc matrice. Ces matrices peuvent être fournies en longueurs pleines ou sectionnées pour une manipulation plus facile.
L'outillage de presse plieuse de style Bystronic Beyeler est un nouveau système d'outils qui maintient des caractéristiques d'outils segmentés de haute qualité et augmente la capacité de maintien des outils. Le système est 100 % compatible avec la base de données de pliage Bystronic dans le système de commande de la machine.
Taille:H=39/55/75mm Matériel:42CrMo Dureté : HRC44-50 Paquet:Multi contreplaqué
