Également connu sous le nom de courbures en Z ou Joggles, l'ensemble de poinçons et matrices Offset est capable de réaliser deux courbures en même temps. C'est la solution pour les applications nécessitant d'assembler des matériaux ou lorsque vous devez réaliser un deuxième pli qui n'interférera pas avec le premier pli.
Avantages ▶ Pliage facile et rapide des boîtes ▶ Dépose facile du profilé fini ▶ Compatible avec les poinçons/outils supérieurs ▶ Fabrication individuelle possible
Avantages Production en deux ou trois courses Réduction des marques grâce au dispositif de maintien à ressort Les composants actifs sont durcis Haute répétabilité grâce à la butée arrière intégrée Test fonctionnel et réglage via des coudes d'essai - avec vos feuilles d'échantillons Convient pour Épaisseur de matériau jusqu'à 4,0 mm minimum Ø intérieur : 2,5 mm x épaisseur du matériau pour l'acier et l'aluminium 3,0 mm x épaisseur du matériau pour l'acier inoxydable
Tonnage 150 kN/m maximum. Matériau 42Cr : 900-1150 N/mm2 Avantages - Possibilité de plier des profils fermés - Possibilité de produire des profils à grand canal - Retrait facile - Production individuelle
La presse plieuse rolla-v meurt sans rayures, il est préférable de mettre le film sur la surface de la pièce lorsque vous la pliez. et nous vous recommanderons la taille de matrice roll-v appropriée en fonction de la plaque que vous pliez.
Matrices ajustables de style cale Les matrices inférieures ajustables pourraient être considérées comme l'un des ajouts les plus polyvalents à une presse plieuse. Avec ce type d'outil, des ouvertures peuvent être agencées de 6,35 mm à 381 mm. Des entretoises sont fournies pour produire l'ouverture requise. Les entretoises fendues permettent un retrait facile pour changer l'ouverture de la matrice. Lorsqu'elles ne sont pas utilisées, des entretoises sont positionnées sur les côtés du bloc matrice. Ces matrices peuvent être fournies en longueurs pleines ou sectionnées pour une manipulation plus facile.
La taille de la lame droite : 835 x 146 x 26 mm, 90 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
La taille de la lame droite : 835 x 175 x 40 mm, 60 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
La taille de la lame droite : 835 x 146 x 26 mm, 90 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
La taille de la lame droite : 835 x 145 x 32 mm, 60 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3

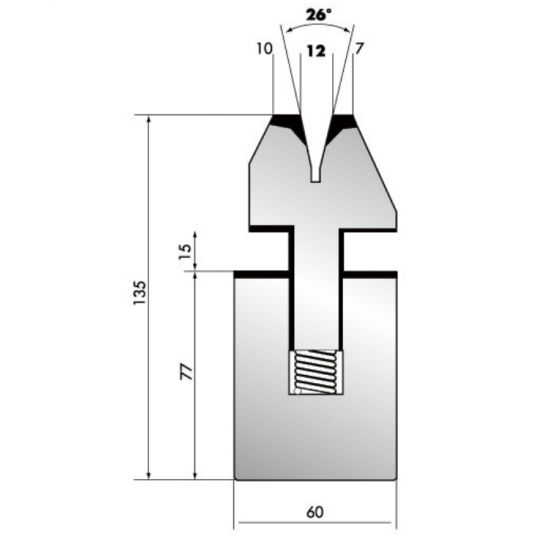

Presse plieuse ourlet meurt avec ressort pour aplatir, nous pouvons changer l'ouverture en v en fonction de l'épaisseur de pliage du client.
Étape de pliage :
1. angle de flexion en premier ;
2. flattage
origine du produit:
Maanshanmarque:
Golinport d\'expédition:
Shanghai portCouleur:
Silverdélai de mise en œuvre:
15-20 days after receiving the depositPaiement:
T/T, Western union
Taille : 835*135*60mm
Matériau : 42CrMo
Dureté : HRC47+/-3
Quench : Traitement thermique complet du corps
Emballage : Multi contreplaqué
Golin est dans le domaine du traitement de la tôle et est engagé dans la production et la vente d'outils de pliage et de tables de bombage. Golin peut fournir des poinçons et des matrices pour tout type de presse plieuse. Ces outils sont fabriqués en aciers de haute qualité trempés et rectifiés C45 et 42CrMo. Notre gamme de produits comprend des types d'outils tels que : Amada / Promecam, Trumpf / Wila, Bystronic/Beyeler, type LVD, type américain. Golin dispose d'un département R&D interne spécialisé dans la conception de solutions technologiquement avancées, avec le soutien de notre département technique, nous sommes en mesure de concevoir et de fournir des poinçons et des matrices spéciaux et de rechercher la bonne solution pour votre projet de pliage. Les outils que notre entreprise fournit pour les presses plieuses sont efficaces et durables, grâce à la capacité d'utiliser une technologie de pointe et à la garantie d'employés hautement qualifiés.
TAILLE:
La longueur standard de l'outillage de presse plieuse Golin est :
Deux types de L835mm et S415mm. Selon la longueur de la table de travail de la presse plieuse, elle est utilisée en combinaison.
Modèle inférieur : 10, 15, 20, 40, 50, 100, 200, 400 = 835 mm (ensemble)
■ En plus de la longueur standard ci-dessus, si vous avez besoin de personnaliser une longueur spéciale, veuillez expliquer.
FAQ
1. Q : Êtes-vous une usine ou une société commerciale ? Quelle est votre expérience d'extrusion en usine ?
A : Nous sommes une usine. 15 ans d'expérience dans la fabrication. Premier fournisseur dans la ville de Maanshan.
2. Q : Pouvez-vous mettre le logo de ma marque sur ces produits ?
R : Oui, nous le pouvons.
3. Q : Quelle est la quantité minimum de commande (MOQ) pour votre service OEM ?
A: MOQ est 1 pièces.
4. Q : Quand pouvez-vous expédier les produits après avoir effectué le paiement ?
A: Le temps de production est normalement de 15 à 25 jours.
La presse plieuse meurt avec ressort pour aplatir, nous pouvons changer l’ouverture v en fonction de l’épaisseur de pliage du client. Étape de flexion: 1. angle de flexion en premier 2.flattant
la structure de la table de couronne de compensation de la réflexion de la presse plieuse peut garantir la précision de pliage pour l'angle et la rigidité lorsque vous pliez la pièce
V80 pour plier une plaque de 10 mm, taille de la matrice : 835*95*80 mm, 85 degrés. Le poids est de 33,5 kg. le matériau est 42CrMo4, la dureté est HRC47+/-3. pour l'angle et l'ouverture en V, nous pouvons le faire selon votre demande de pliage.
La taille du poinçon à col de cygne : 835 x 197 x 92 mm, 88 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3. et hauteur 197 mm, largeur 92 mm. peut être fait selon la demande du client.
La taille de la lame droite : 835 x 175 x 40 mm, 60 degrés. le matériau est 42CrMo4, la dureté est HRC47+/-3
Taille : 835*60*80mm (peut être personnalisé selon les besoins des clients) Matériel:42CrMo S45C Dureté : HRC44-50 Paquet:Multi Playwood
QUALITÉ ET PRÉCISION Matériaux optimaux 42 CrMo4, revenu à 1100 – 1200 N/mm 2 C45, trempé à 800 – 850 N/mm 2 C45, 650 – 800 N/mm² Rayons de courbure/rayons d'entrée, trempés jusqu'à 52–55 HRC Rectification de précision Garantie d'échange et de parallélisme Serrage poinçon/outil supérieur en deux modèles différents Pince simple à segments < 12,5 kg Goupille de sécurité aux segments > 12,5 kg Auto-centrage Utilisable des deux côtés Marquage de l'outil avec toutes les informations techniques
La presse plieuse hydraulique moule des matrices standard 2v, V8-V12 pour plier une plaque de 1 à 1,5 mm , la taille de la matrice: 835 * 55 * 26 mm, 90 degrés. Le poids est de 9 kg. le matériau est 42CrMo4, la dureté est HRC47+/-3. pour l'angle, nous pouvons le faire selon votre demande de pliage.
Système de matrice réglable permettant d'obtenir différentes ouvertures en V sur la même presse plieuse. Grâce à cette modularité, il est possible d'obtenir différents rayons et angles de courbure. Les matrices de la série Adjustable Die System aident à plier confortablement des feuilles de différentes épaisseurs dans une seule configuration. Différentes largeurs (ouvertures en "V") peuvent être ajustées selon les spécifications requises simplement et rapidement grâce à des barres de réglage. disponible avec différentes ouvertures selon l'épaisseur de la tôle à plier. Mouvement des pièces mobiles de 3 façons : système Shim Style, système manuel et système motorisé. À l' exception du système Shim Style , l'équipement est composé de 3 éléments clés : la structure de la matrice, la structure de support et les barres de réglage. Le support peut être fourni avec différentes tenons.
Également connu sous le nom de courbures en Z ou Joggles, l'ensemble de poinçons et matrices Offset est capable de réaliser deux courbures en même temps. C'est la solution pour les applications nécessitant d'assembler des matériaux ou lorsque vous devez réaliser un deuxième pli qui n'interférera pas avec le premier pli.
La structure de la table de couronnement de compensation de réflexion de la presse plieuse peut promettre la précision de pliage pour l'angle et la rigidité lorsque vous pliez la pièce
V8 et V12 plient une plaque de tôle de 1 à 1,5 mm, la taille de la matrice carrée: 835 * 60 * 60 mm, V8-V12, 90 degrés. Le poids est de 21 kg. le matériau est 42CrMo4, la dureté est HRC47+/-3.
